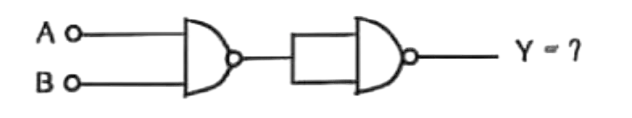

নিচে প্রদর্শিত লজিক বর্তনীর আউটপুট ($Y$) হবে $-$

লজিক বর্তনীটিতে AND গেট ব্যবহার করা হয়েছে। AND গেটের আউটপুট তখনই 1 হয় যখন ইনপুট A এবং B উভয়ই 1 হয়। অন্যথায় আউটপুট 0 হয়। তাই, লজিক বর্তনীর আউটপুট Y হবে A এবং B এর লজিক্যাল গুণফল, যা $Y=A.B$ বা $Y=AB$ দ্বারা প্রকাশ করা হয়। বিকল্প 2 এই সমীকরণটি সঠিকভাবে উপস্থাপন করে।
